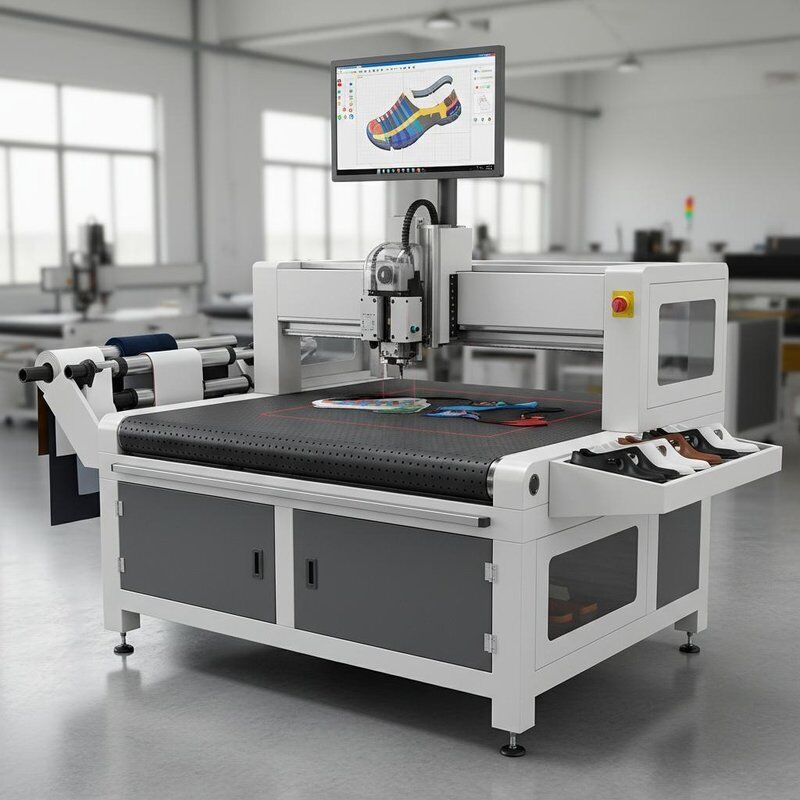

CNC Automatic Shoe Upper Pattern Cutting Machine With Vision System

Máquina automática de corte de padrão superior de sapatos CNC com sistema de visão

Produtos - sapata que faz máquinas
  • Destacar

    Máquina de corte superior de sapato CNC

    ,

    cortador automático de padrão de sapato

    ,

    máquina de corte de couro com sistema de visão

  • Velocidade de corte
    0-1200 mm/s
  • Precisão de corte
    ±0,1 mm
  • Espessura máxima do material
    Couro de 6 mm / espuma de 30 mm
  • Área de Trabalho
    1600 x 900 mm
  • Sistema de visão
    Câmera CCD de 5 MP
  • Potência total
    12KW
  • Tensão
    380V/50Hz Trifásico
  • Peso
    1.800kg
  • Garantia
    1 ano
  • Uso
    Corte de padrão superior de sapato
  • Lugar de origem
    China
  • Marca
    Kingkung
  • Número do modelo
    KK-CNC-V01

Máquina automática de corte de padrão superior de sapatos CNC com sistema de visão

  • CNC Automatic Shoe Upper Pattern Cutting Machine With Vision System
Obtenha o preço contacto
Máquina automática de corte de padrão superior de sapatos CNC com sistema de visão
Visão geral do produto

OMáquina automática de corte de padrão superior de calçado CNC com sistema de visãoEsta máquina, equipada com uma câmara CCD de alta resolução e um software inteligente de nidificação, analisa o couro e os materiais sintéticos para detectar defeitos naturais.automaticamente posiciona padrões de corte para maximizar a utilização do material, e executa cortes de precisão com o mínimo de desperdício.

Ao contrário dos métodos tradicionais de corte manual ou de prensagem hidráulica, este sistema CNC atinge velocidades de corte de até 1200 mm/s com precisão de repetição de ±0,1 mm.A mesa transportadora de vácuo mantém os materiais firmemente no lugar, enquanto a configuração de faca oscilante e cabeça multi-ferramenta lida com materiais de microfibra delicada a couro de vaca grosso (até 6 mm).

A máquina suporta a importação direta de padrões CAD (formatos DXF, AI, PLT),permitir uma rápida mudança de produção entre modelos de calçados.

Características fundamentais
  • Sistema de visão CCD para detecção de defeitos e nidificação automática
  • Configuração de faca oscilante + lâmina rotativa + ferramenta de perfurar
  • Tabela transportadora a vácuo para fixação de materiais
  • Importação direta de ficheiros CAD (DXF/AI/PLT)
  • Velocidade de corte de 1200 mm/s com precisão de ±0,1 mm
  • Deslocamento e compensação automática do desgaste das ferramentas
  • Garantia de 1 ano
Especificações técnicas
Parâmetro Valor
Velocidade de corte 0-1200 mm/s
Precisão de corte ± 0,1 mm
Espessura máxima do material 6 mm (de couro), 30 mm (de espuma)
Área de trabalho 1600 x 900 mm
Sistema de visão Câmera CCD de 5 MP
Tipos de ferramentas Faca de oscilação, lâmina rotativa, punção, roda de enrolamento
Potência de vácuo 7.5KW
Potência total 12 kW
Voltagem 380V/50Hz de três fases
Peso da máquina 1800 kg
Aplicações

Usado para cortar componentes superiores do sapato, incluindo vamp, quarto, língua, forro, colarinho e talão de couro, couro sintético, tecido de malha e materiais não tecidos.Para calçados desportivos, instalações de fabrico de calçados, botas e sandálias de todos os tamanhos.

Perguntas Frequentes
Q: Que formatos de ficheiro são suportados para a importação de padrões?
R: Os formatos DXF, AI, PLT e HPGL são todos suportados. Os padrões podem ser importados diretamente da maioria dos softwares de design de sapatos CAD.
P: Como é que o sistema de visão melhora a utilização do material?
R: A câmara CCD analisa cada camada ou folha em busca de defeitos naturais (cicatrizes, buracos, variações de cor).Melhorar a utilização em 15-25%.
P: Pode cortar várias camadas simultaneamente?
R: Recomenda-se o corte de uma única camada para maior precisão, no entanto, materiais sintéticos finos (menos de 2 mm) podem ser cortados em pilhas de 2-3 camadas com configurações de lâmina adequadas.
P: Que manutenção é necessária?
R: Substituição da lâmina a cada 200-500 horas de corte, dependendo do tipo de material. O filtro de vácuo requer limpeza semanal. Fornecemos um cronograma de manutenção com a máquina.
P: A formação do operador está incluída?
R: Sim, fornecemos 2 dias de treinamento no local para operação, configuração de padrões e manutenção básica.
